天津立孚光纜型號命名方法（按YD/T908-2011編制）
1 型號的組成
1.1 型號組成的內容
型號由型式、規格和特殊性能標識（可缺?。┤蟛糠纸M成。
1.2 型號組成的格式如見圖1所示。型式代號、規格代號和特殊性能標識（可缺省）之間應空一個格。

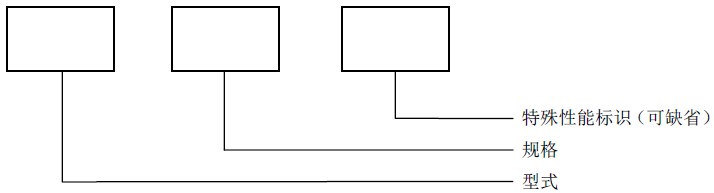

圖1 型號組成的格式
2 型號的組成內容、代號及含義
2.1 型式
2.1.1 型式的組成和格式
型式由五個部分組成，各部分均用代號表示，如圖2所示。其中結構特征指纜芯結構和光纜派生結構特征。

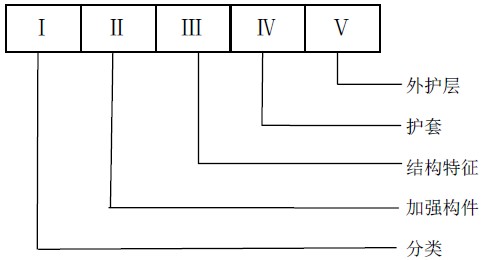

圖2 光纜型式的構成
2.1.2 分類的代號及含義
2.1.2.1 總則
光纜按適用場合分為室外、室內和室內外等幾大類，每一大類下面還細分成小類。
當現有分類代號不能滿足新型光纜命名需要時，應在相應代號后面增加新字母以方便表達。加入的數字符應符合下列規定：
—— 應使用一個帶下劃線的英文字母；
—— 使用的字符應與下面相應的同一大類列出的字符不重復；
—— 應盡量采用與新分類名稱相關的詞匯的拼音或英文的首字母。
2.1.2.2 室外型
GY——通信用室（野）外光纜
GYW——通信用微型室外光纜
GYC——通信用氣吹布放微型室外光纜
GYL——通信用室外路面微槽敷設光纜
GYP——通信用室外防鼠嚙排水管道光纜
2.1.2.3 室內型
GJ——通信用室（局）內光纜
GJC——通信用氣吹布放微型室內光纜
GJX——蝶形引放光纜
2.1.2.4 室內外型
GJY——通信用室內外光纜
GJYX——室內外蝶形引放光纜
2.1.2.5 其它類型
GH——通信用海底光纜
GM——通信用移動式光纜
GS——通信用設備光纜
GT——通信用特殊光纜
2.1.3 加強構件的代號及含義
加強構件指護套以內或嵌入護套中用于增強光纜抗拉力的構件。
當遇到以下代號不能準確表達光纜的加強構件特征時，應增加新字符以方便表達。新字符應符合下
列規定：
——應使用一個帶下劃線的英文字母；
——使用的字符應與下面列出的字符不重復；
——應盡量采用與新構件特征相關的詞匯的拼音或英文的首字母。
加強構件的代號及含義如下：
（無符號）——金屬加強構件
F——非金屬加強構件
2.1.4 纜芯和光纜的派生結構特征的代號及含義
2.1.4.1 總則
光纜結構特征應表示出纜芯的主要結構類型和光纜的派生結構。當光纜型式有幾個結構特征需要表明時，可用組合代號表示，其組合代號按下列相應的各代號自上而下的順序排列。
當遇到以下代號不能準確表達光纜的纜芯結構和派生結構特征時，應在相應位置加入新字符以方便表達。加入的新字符應符合下列規定：
——應使用一個帶下劃線的英文字母或阿拉伯數字；
——使用的字符應與下面列出的字符不重復；
——應盡量采用與新結構特征相關的詞匯的拼音或英文的首字母。
2.1.4.2 纜芯光纖結構
（無符號）——分立式光纖結構
D——光纖帶結構
2.1.4.3 二次被覆結構
（無符號）——光纖松套被覆結構或無被覆結構
J——光纖緊套被覆結構
S——光纖束結構
注：光纖束結構是指經固化形成一體的相對位置固定的束狀光纖結構。
2.1.4.4 松套管材料
（無符號）——塑料松套管或無松套管
M——金屬松套管
2.1.4.5 纜芯結構
（無符號）——層絞結構
G——骨架槽結構
X——中心管結構
2.1.4.6 阻水結構特征
（無符號） ——全干式或半干式
T——填充式
2.1.4.7 承載結構
（無符號）——非自承式結構
C——自承式結構
2.1.4.8 吊線材料
（無符號）——金屬加強吊線或無吊線
F——非金屬加強吊線
2.1.4.9 截面形狀
（無符號）——圓形
8——“8”字形狀
B——扁平形狀
E——橢圓形狀
2.1.5 護套的代號及含義
2.1.5.1 總則
護套的代號表示出護套的材料和結構，當護套有幾個特征需要表明時，可用組合代號表示，其組合代號按下列相應的各代號自上而下的順序排列。
當遇到下列代號不能準確表達光纜的護套特征時，應增加新字符以方便表達。增加的新字符應符合下列規定：
——應使用一個帶下劃線的英文字母；
——使用的字符應與下面列出的字符不重復；
——應盡量采用新護套特征相關詞匯的拼音或英文的首字母。
2.1.5.2 護套阻燃代號
（無符號）——非阻燃材料護套
Z——阻燃材料護套
2.1.5.3 護套材料和結構代號
Y——聚乙烯護套
V——聚氯乙烯護套
U——聚氨酯護套
H——低煙無鹵護套
A——鋁-聚乙烯粘接護套（簡稱A護套）
S——鋼-聚乙烯粘接護套（簡稱S護套）
F——非金屬纖維增強-聚乙烯粘接護套（簡稱F護套）
W——夾帶鋼絲的鋼-聚乙烯粘接護套（簡稱W護套）
L——鋁護套
G——鋼護套
注：V、U和H護套具有阻燃特性，不必在前面加Z。
2.1.6 外護層的代號及含義
2.1.6.1 總則
當有外護層時，它可包括墊層、鎧裝層和外被層，其代號用兩組數字表示（墊層不需表示），第一組表示鎧裝層，它可以是一位或兩位數字；第二組表示外被層，它應是一位數字。
當遇到下列數字不能準確表達光纜的外護層特征時，應增加新的數字以方便表達。增加的新數字應符合下列規定：
——表示鎧裝層時應使用一個或兩個帶下劃線的數字，表示外被層時應使用一個帶下劃線的數字；
——使用的數字應與下面列出的數字不重復。
2.1.6.2 鎧裝層的代號及含義
鎧裝層的代號及含義見表1。
表1 鎧裝層的代號及含義
代號 | 含義 |
0或（無符號） | 無鎧裝層 |
1 | 鋼管 |
2 | 繞包雙鋼帶 |
3 | 單細園鋼絲 |
33 | 雙細圓鋼絲 |
4 | 單粗圓鋼絲 |
44 | 雙粗圓鋼絲 |
5 | 皺紋鋼帶 |
6 | 非金屬絲束 |
7 | 非金屬帶 |
注1：細圓鋼絲的直徑小于3.0mm；粗圓鋼絲大于等于3.0mm。 注2：當光纜有外被層時，用代號“0”表示“無鎧裝層”；光纜無外被層時，用代號“無符號”表示“無鎧裝層”。 | |
2.1.6.3 外被層的代號及含義
外被層的代號及含義見表2。
表2 外被層的代號及含義
代號 | 含義 |
（無符號） | 無外被層 |
1 | 纖維外被 |
2 | 聚氯乙烯套 |
3 | 聚乙烯套 |
4 | 聚乙烯套加覆尼龍?zhí)?/span> |
5 | 聚乙烯保護管 |
6 | 阻燃聚乙燃套 |
7 | 尼龍?zhí)准痈簿垡蚁┨?/span> |
1.1 規格
2.2.1 規格組成的格式
光纜的規格由光纖、通信線和饋電線的有關規格組成。規格組成的格式見圖3。光纖、通信線以及饋電線的規格之間用“+”號隔開。通信線和饋電線可以全部或部分缺省。

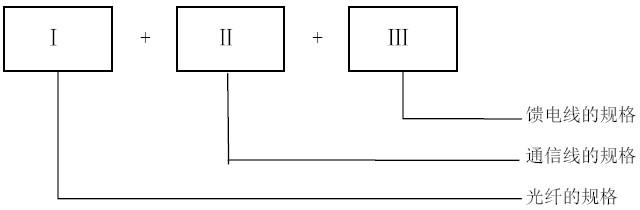

圖3 光纜規格的構成
2.2.2 光纖規格
2.2.2.1 光纖規格的構成
光纖的規格由光纖數和光纖類別組成。
注：如果同一根光纜中含有兩種或兩種以上規格（光纖數和類別）的光纖時，中間應用“+”號聯接。
2.2.2.2 光纖數的代號
光纖數的代號用光纜中同類別光纖的實際有效數目的數字表示。
2.2.2.3 光纖類別的代號
光纖類別應采用光纖產品的分類代號表示，即用大寫字母A表示多模光纖，用大寫字母B表示單模光纖，再以數字和小寫字母表示不同種類型光纖。具體的光纖類別代號應符合GB/T 12357以及GB/T 9771中的規定。多模光纖的類別代號參見附錄A，單模光纖的類別代號參見附錄B。
2.2.3 通信線的規格
通信線規格的構成應符合YD/T 322-1996中表3的規定。
示例：2×2×0.4，表示2 對標稱直徑為0.4mm 的通信線對。
2.2.4 饋電線的規格
饋電線規格的構成應符合YD/T 1173-2010中表3的規定。
示例：2×1.5，表示2 根標稱截面積為1.5mm^2 的饋電線。
2.3 特殊性能標識
對于光纜的某些特殊性能可加相應標識。
1 示例
例1：非金屬加強構件、松套層絞填充式、鋁—聚乙烯粘接護套、皺紋鋼帶鎧裝、聚乙烯護套通信用室外光纜，包含12根B1.3類單模光纖、2對標稱直徑為0.4mm的通信線和4根標稱截面積為1.5mm2的饋電線，其型號應表示為：GYFTA53 12B1.3+2×2×0.4+4×1.5。
例2：非金屬加強構件、光纖帶骨架全干式、聚乙烯護套、非金屬絲鎧裝、聚乙烯套通信用室外光纜，包含144根B1.3類單模光纖，其型號應表示為：GYFDGY63 144B1.3。
例3：金屬加強構件、松套層絞填充式、鋁—聚乙烯粘接護套通信用室外光纜，包含12根B1.3類單模光纖和6根B4類單模光纖，其型號應表示為：GYTA 12B1.3+6B4
附錄A 多模光纖的分類代號
表A 多模光纖的分類代號
